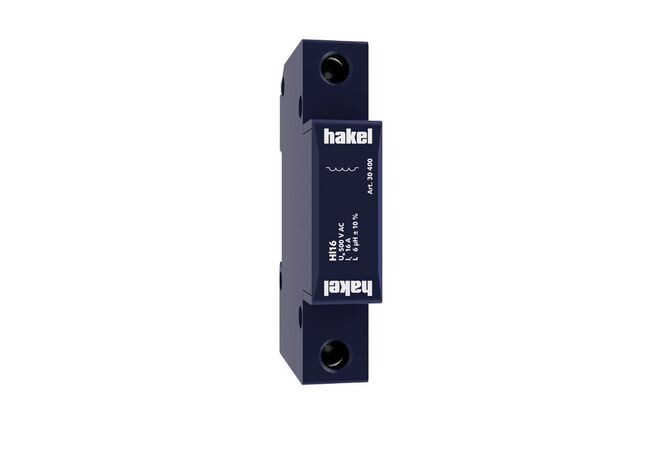

HAKEL 30400 HI16 Rázová oddělovací tlumivka

Popis produktu:
Rázová oddělovací tlumivka HI16 pro jmenovitý proud 16 A. Tato tlumivka, někdy též označovaná jako oddělovací impedance, zabezpečuje tzv. energetickou koordinaci mezi svodiči typu 1 a typu 2. ev. mezi svodiči typu 2 a typu 3 podle norem ČSN EN 62305 a ČSN EN 61643-11 ed. 2 tam, kde není mezi nimi zajištěna dostatečná vzdálenost (týká se případů, kdy v jednom rozvaděči jsou umístěny 2 následné stupně). Pokud energetická koordinace ochran není dodržena, vzniká určitá pravděpodobnost poškození svodičů některého stupně ochranné kaskády prostupujícím impulzem bleskového proudu. Jestliže mezi dvěma následnými stupni je alespoň 5 m vedení (týká se případů, kdy dva následné stupně ochrany jsou ve dvou rozvaděčích) je možno impedanci tohoto úseku vedení považovat za dostatečnou.

Technické parametry:
Jmenovité provozní napětí: 500 V AC
Jmenovitý zatěžovací proud: 16 A
Indukčnost: 6 µH ± 10 %

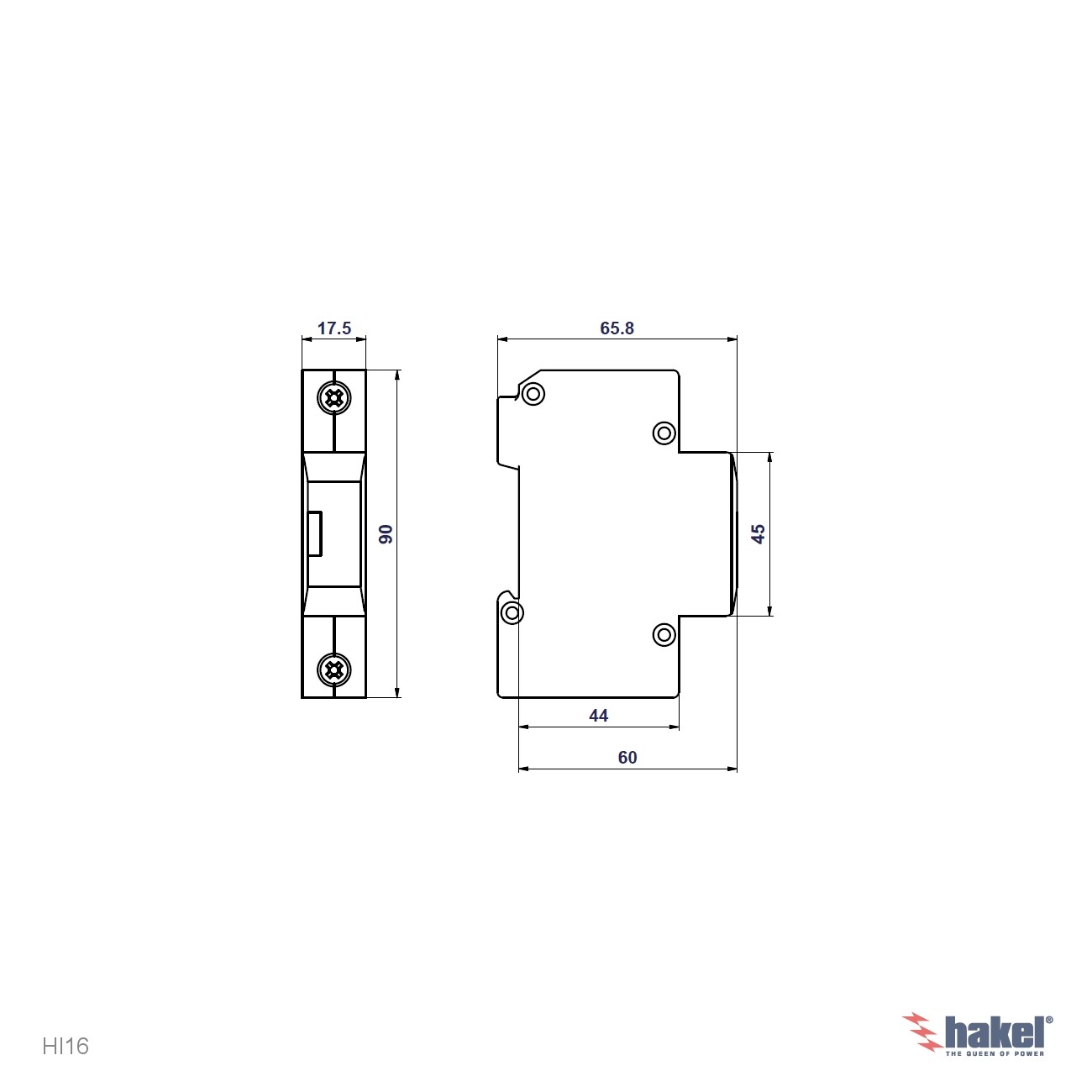

Rozměry: 90 x 65,8 x 17,5 mm
Hmotnost: 141 g
Stupeň krytí: IP20
